Hur installerar jag ett motstånd i en inneslutning för din järnvägsmontering?

Att installera ett motstånd i en inneslutning för din järnvägsmontering är en vanlig uppgift i elektriska och elektroniska installationer. Som leverantör av kapsling för din järnvägsmontering har jag haft lång erfarenhet av denna process och vill dela en omfattande guide för hur man gör det effektivt.

Förstå grunderna

Innan vi fördjupar installationsprocessen är det avgörande att förstå vad en DIN -skena är och varför den används. En DIN -skena är en standardiserad metallskena, vanligtvis tillverkad av stål, som används för montering av elektriska och elektroniska komponenter i kontrollpaneler, växlar och kapslingar. Det ger ett bekvämt och modulärt sätt att organisera och säkra olika enheter.

Motstånd, å andra sidan, är passiva två -terminala elektriska komponenter som implementerar elektrisk motstånd som ett kretselement. De används för att styra ström, dela spänningar och sprida kraft i elektroniska kretsar.

Välja rätt hölje

Det första steget i att installera ett motstånd i en din -järnvägshölje är att välja lämplig kapsling. Hos vårt företag erbjuder vi ett brett utbud av kapslingar som är lämpliga för olika applikationer. Till exempelDIN Rail PCB -kapslingär idealisk för montering av tryckta kretskort tillsammans med motstånd. Det ger en kompakt och skyddad miljö för komponenterna.

Om du behöver isolera signaler medan du monterar motståndet,Signalisoleringslådaär ett bra alternativ. Det hjälper till att förhindra elektrisk störning och säkerställer motståndets korrekt funktion och andra anslutna enheter.

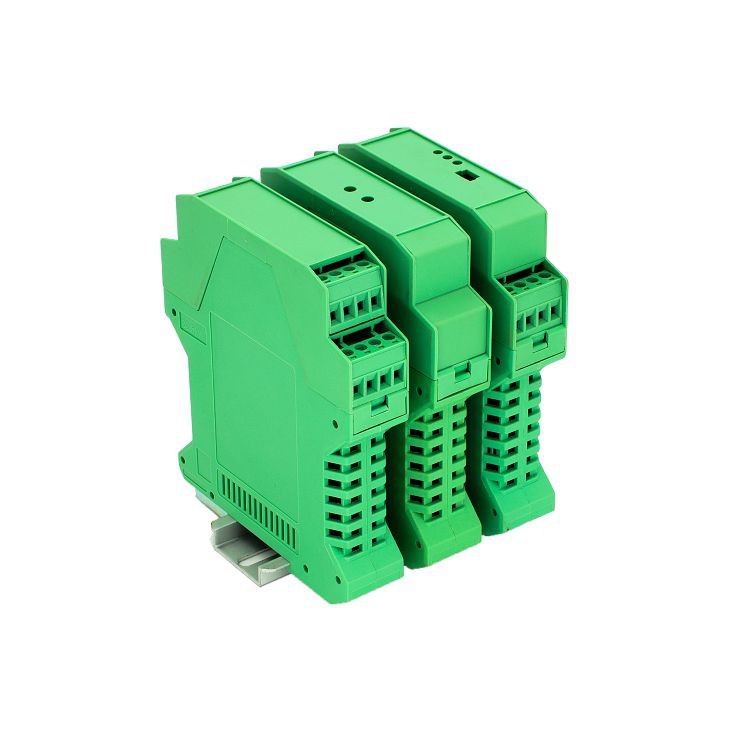

För applikationer där du behöver ansluta flera elektriska terminaler tillsammans med motståndet,Elektriskt terminalblockkontakthusär utformad för att rymma terminalblock och motstånd på ett säkert sätt.

Verktyg och material som krävs

För att installera ett motstånd i en DIN - järnvägshölje behöver du följande verktyg och material:

1. Motstånd: Välj ett motstånd med lämpligt motståndsvärde, effektklassificering och tolerans för din applikation.
2. Inhägnad: Välj rätt din - järnvägshölje som beskrivits ovan.
3. Monteringshårdvara: Detta kan inkludera skruvar, muttrar och brickor för att säkra motståndet och höljet till DIN -skenan.
4. Lödkolv och löd: Om motståndet måste lödas till kretskortet eller andra komponenter.
5. Trådstrippare och skär: För att förbereda ledningarna för anslutning.
6. Multimeter: För att testa motståndets värde och kretsens kontinuitet.

Steg - genom - Steginstallationsprocess

Steg 1: Förbered höljet

Se först till att din -järnvägshöljet är rent och fritt från alla skräp. Om höljet har avtagbara skydd eller paneler, ta bort dem för att komma åt det interna monteringsområdet.

Steg 2: Montera höljet på din skena

De flesta DIN - järnvägshöljen är utformade för att enkelt knäppas på dinskenan. Justera höljet med DIN -skenan och applicera trycket för att knäppa den på plats. Se till att den är ordentligt fäst och inte rör sig fritt på skenan.

Steg 3: Placera motståndet

Bestäm var du vill montera motståndet i höljet. Tänk på faktorer som tillgänglighet för framtida underhåll, värmeavledning och avstånd från andra komponenter. Om motståndet ska monteras på ett tryckt kretskort, justera det med lämpliga hål eller kuddar på kortet.

Steg 4: Säkra motståndet

Om motståndet har montering av hål, använd skruvar, muttrar och brickor för att säkra det på plats. Se till att inte täta skruvarna, eftersom det kan skada motståndet. Om motståndet ska lödas, placera det försiktigt på kretskortet och löd ledningarna med ett lödkolv.

Steg 5: Anslut ledningarna

Remsa ändarna på ledningarna som kommer att anslutas till motståndet. Använd trådstrippare för att ta bort cirka 1/4 till 1/2 tum isolering från trådändarna. Anslut sedan ledningarna till motståndsterminalerna. Du kan använda Crimp -kontakter, lödfogar eller terminalblock beroende på din applikation.

Steg 6: Kontrollera anslutningarna

Använd en multimeter för att kontrollera kontinuiteten i anslutningarna. Ställ multimetern på motståndsläget och mät motståndet över motståndet. Det uppmätta värdet bör vara nära motståndets nominella värde inom dess toleransområde.

Steg 7: Stäng höljet

När du är nöjd med motståndsinstallationen och anslutningarna, byt ut de avtagbara omslagen eller panelerna på höljet. Se till att de är ordentligt förseglade för att skydda komponenterna från damm, fukt och andra miljöfaktorer.

Säkerhetshänsyn

När du installerar ett motstånd i en DIN - järnvägshölje är det viktigt att följa säkerhetsriktlinjerna:

1. Stänga av: Stäng alltid av strömförsörjningen innan du arbetar med den elektriska kretsen för att undvika elektrisk chock.
2. Rätt ventilation: Om motståndet sprider en betydande mängd värme, se till att höljet har korrekt ventilation för att förhindra överhettning.
3. Isolering: Använd isolerade verktyg för att undvika korta kretsar och elektriska faror.

Felsökning

Om du stöter på några problem under eller efter installationsprocessen är här några vanliga problem och lösningar:

1. Läsning av hög motstånd: Om det uppmätta motståndet är mycket högre än det nominella värdet, kontrollera om det är lösa anslutningar, skadade motståndsledningar eller ett felaktigt motstånd.
2. Lågmotståndsläsning: Ett lägre än rankat motstånd kan indikera en kortkrets i anslutningarna eller ett skadat motstånd.
3. Överhettning: Om motståndet blir för varmt under driften, kontrollera motståndets effekt. Det kan vara under betyg för ansökan. Se också till korrekt ventilation i höljet.

Slutsats

Att installera ett motstånd i en inneslutning för din järnvägsmontering är en enkel process om du följer rätt steg och använder lämpliga verktyg och material. Som leverantör av kapsling för din järnvägsmontering är vi engagerade i att tillhandahålla högkvalitativa kapslingar som uppfyller dina specifika behov. Oavsett om du behöver en enkel DIN - Rail PCB -kapsling eller en mer avancerad signalisoleringsbox, har vi produkterna för att säkerställa en framgångsrik installation av dina motstånd och andra elektriska komponenter.

Om du är intresserad av att köpa våra DIN - Rail Enclosures eller har några frågor om installationsprocessen, vänligen kontakta oss för upphandlingsdiskussioner. Vi ser fram emot att betjäna dig och hjälpa dig med dina elektriska och elektroniska installationsprojekt.

Referenser

• Elektrisk installationshandbok, Schneider Electric
• Elektroniska komponenter och kretsteori, Robert L. Boylestad
